Winsen MH-T8141A – TDLAS-сенсор для непрерывного измерения метана до 5 % об. с цифровым интерфейсом TTL

Winsen · Измерительный модуль

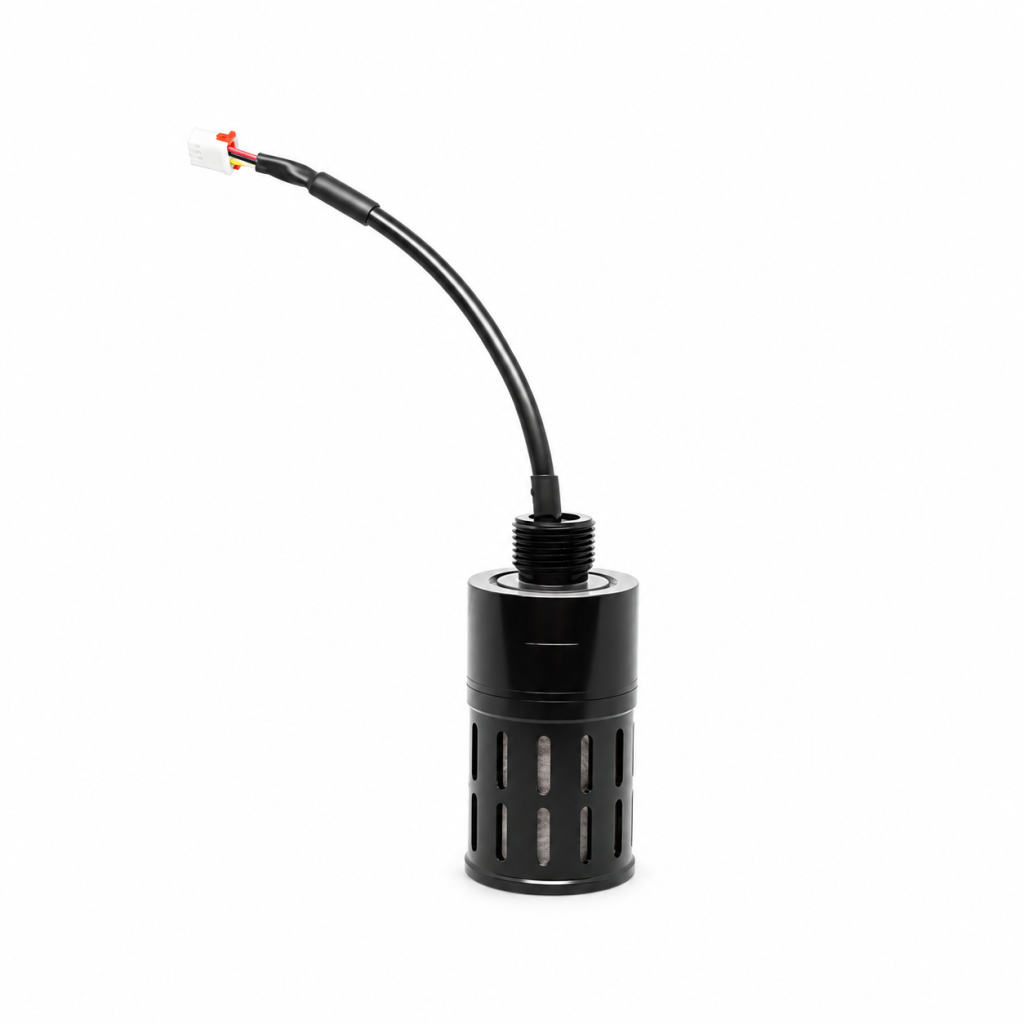

TDLAS-сенсор метана (CH₄) Winsen MH-T8141A

Заказать товар

Описание

MH-T8141A – лазерный TDLAS-сенсор метана CH₄ для непрерывного контроля его концентрации. Может применяться в составе оборудования для контроля утечек на газопроводах, в тоннелях, подземных коммуникациях и биогазовых установках.

Интеграция с УСПД и платформой SOFIOT

Компонент может использоваться в составе решения с УСПД СОФИОТ для сбора данных и передачи показаний в личный кабинет на платформе SOFIOT. Схема подключения, питание, преобразование сигнала и настройка обмена определяются характеристиками конечного оборудования и условиями объекта.

Технические характеристики

МодельMH-T8141A
ГазМетан, CH₄
ПринципЛазерный, TDLAS
Диапазон0–5,00 % об.
Разрешение0,01 % об.
Питание4,5–5,5 В DC
Потребление≤0,5 Вт при +25 °C
Время отклика<15 с
Рабочая температура−40…+70 °C
Рабочая влажность0–95 % RH, без конденсации
Рабочее давление86–106 кПа
Температура хранения−40…+85 °C
Погрешность при +25 °C±0,15 % об. в диапазоне 0,15–5,00 % об.
ИнтерфейсTTL
Материал корпусаАлюминиевый сплав
Расчётный срок службы>5 лет

Характеристики приведены по официальной странице производителя. Точное исполнение, комплектность, совместимость, разрешительные документы и условия возможной поставки необходимо подтвердить после рассмотрения предварительного запроса.

Открыть официальную страницу MH-T8141A →

КЛЮЧЕВЫЕ ВОЗМОЖНОСТИ

Компонент для интеграции в оборудование

TDLAS-сенсор метана (CH₄) Winsen MH-T8141A применяется в составе совместимого оборудования для контроля требуемого параметра.

1. Измерительный элемент

Компонент формирует сигнал по контролируемому параметру в пределах характеристик выбранного исполнения.

2. Интеграция

Питание, подключение и обработка сигнала определяются конструкцией конечного устройства.

3. Передача данных

При использовании совместимого контроллера показания могут передаваться в систему мониторинга.

4. Подбор под задачу

Совместимость, условия эксплуатации и состав решения уточняются для конкретного объекта.

КАК РАБОТАЕТ СИСТЕМА

От компонента до системы контроля

Компонент выполняет измерительную функцию; обработку, отображение и передачу данных обеспечивает согласованное оборудование.

1

Интеграция

Компонент устанавливается в совместимое оборудование или измерительный узел.

2

Контроль

Чувствительный элемент контролирует параметр в предусмотренном диапазоне.

3

Обработка сигнала

Электроника конечного устройства получает и обрабатывает измерительный сигнал.

4

Реагирование

Контроллер выполняет заданный сценарий индикации, оповещения или управления.

5

Мониторинг

При необходимости данные передаются через УСПД на платформу SOFIOT.

ОБЛАСТИ ПРИМЕНЕНИЯ

Контроль параметра в составе оборудования

Компонент применяется в измерительных узлах, системах контроля и автоматизации, где требуется получать данные по выбранному параметру.

Выбор конечного оборудования выполняется с учётом диапазона, среды, питания, интерфейса, требований безопасности и способа передачи данных.

СОСТАВ РЕШЕНИЯ

Что требуется для готовой точки контроля

Конфигурация определяется после рассмотрения объекта и требований к контролю.

TDLAS-сенсор метана (CH₄) Winsen MH-T8141A
Электроника обработки сигнала
Питание и корпус конечного оборудования
Настройка порогов и сценария реагирования
УСПД СОФИОТ – при необходимости передачи данных
Подобрать решение для объекта →

Совместимость, комплектность, настройка, применимые документы, срок поставки и стоимость фиксируются в коммерческом предложении.
