от 2 499 ₽

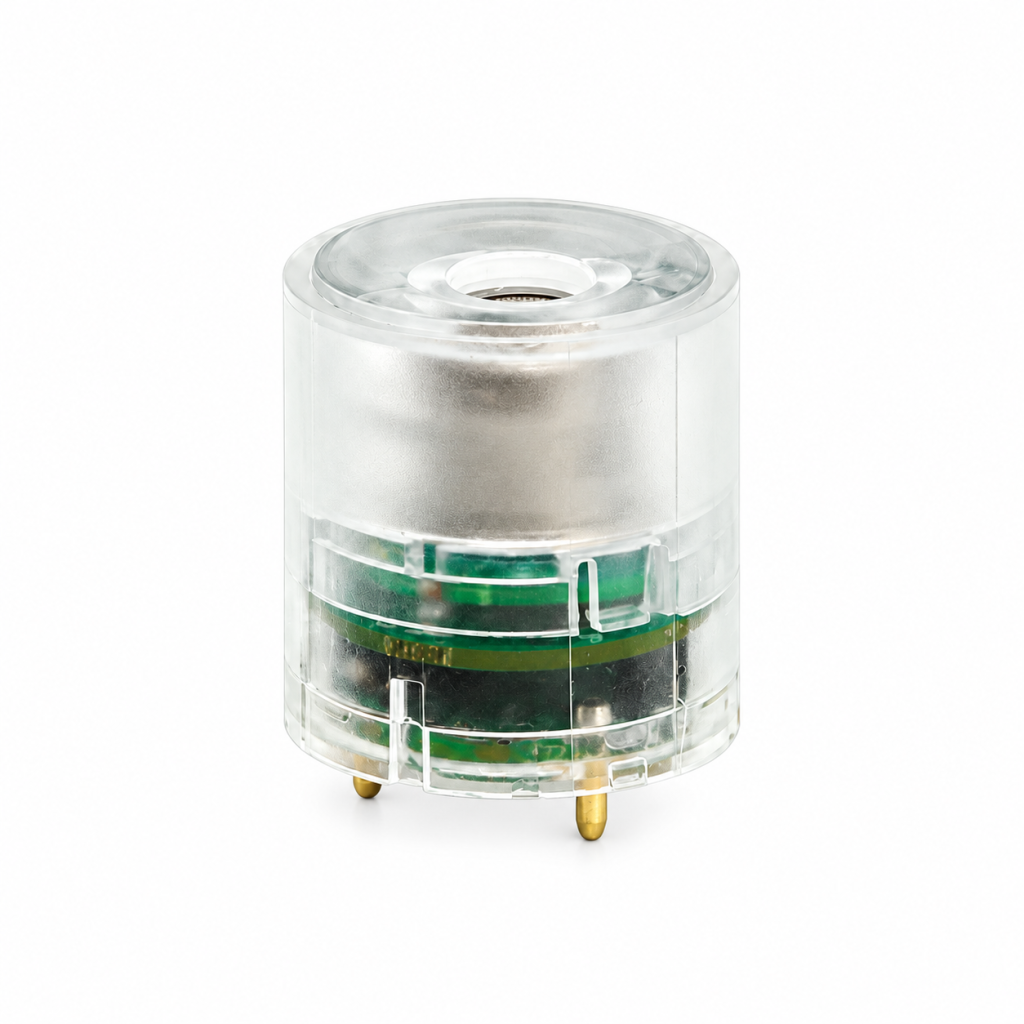

Winsen ZC101 – промышленный модуль контроля горючих газов

Winsen · каталитический модуль

Каталитический модуль горючих газов (CH₄, C₃H₈, i-C₄H₁₀) Winsen ZC101

Заказать товар

Каталитический модуль горючих газов для интеграции в оборудование контроля метана, пропана и изобутана с передачей данных на платформу SOFIOT.

Описание

ZC101 предназначен для измерения концентрации метана, пропана и изобутана в составе подключаемого оборудования. Электроника, питание, корпус, настройка и передача данных подбираются под условия конкретного объекта.

Интеграция с УСПД и платформой SOFIOT

Компонент может использоваться в составе решения с УСПД СОФИОТ для сбора данных и передачи показаний в личный кабинет на платформе SOFIOT. Схема подключения, питание, преобразование сигнала и настройка обмена определяются характеристиками конечного оборудования и условиями объекта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Winsen ZC101

Контролируемые газыМетан (CH₄), пропан (C₃H₈), изобутан (i‑C₄H₁₀)
Принцип измеренияКаталитическое сгорание
Диапазон0–100 % НКПР
Диапазон для метана0–50 000 ppm
Диапазон для пропана0–22 000 ppm
Разрешение1 ppm
Время откликаНе более 10 секунд
Время восстановленияНе более 30 секунд
Предварительный прогрев3 минуты
Питание5 ± 0,1 В DC
Потребляемый токНе более 170 мА
ИнтерфейсUART, логические уровни TTL 3,3 В
КалибровкаМноготочечная, с настраиваемой точкой калибровки
Расчётный срок службы3–5 лет
Рабочие условия−40…+70 °C; 15–95 % относительной влажности, без конденсации
ГабаритыØ 23,5 × 24,5 мм

Характеристики приведены по официальной документации Winsen. Исполнение, совместимость и условия поставки подтверждаются после рассмотрения задачи.

Открыть официальную страницу ZC101 →

КЛЮЧЕВЫЕ ВОЗМОЖНОСТИ

Модуль для контроля горючих газов

ZC101 измеряет концентрацию горючих газов, а возможности готовой точки контроля определяются всей конфигурацией оборудования.

1. Три контролируемых газа

Контроль метана, пропана и изобутана одним типом встраиваемого модуля.

2. Диапазон 0–100 % НКПР

Измерение концентрации горючего газа относительно нижнего концентрационного предела распространения пламени.

3. Цифровой интерфейс UART

Модуль передаёт измеренные значения в совместимую электронику прибора.

4. Работа от −40 до +70 °C

Широкий температурный диапазон для интеграции в оборудование под разные условия объекта.

КАК РАБОТАЕТ СИСТЕМА

От модуля ZC101 до SOFIOT

Сам модуль измеряет концентрацию газа; обработку, передачу и отображение обеспечивает согласованная система.

1

Интеграция

ZC101 устанавливается в оборудование контроля горючих газов.

2

Измерение

Модуль измеряет концентрацию газа и формирует цифровой сигнал.

3

Обработка

Совместимая электроника обрабатывает значения и контролирует состояние точки.

4

Передача

Совместимое оборудование передаёт данные через УСПД.

5

Контроль

Значения, история и события доступны на платформе SOFIOT.

ОБЛАСТИ ПРИМЕНЕНИЯ

Контроль метана, пропана и изобутана

Модуль может применяться при создании оборудования для котельных, коммерческих кухонь, подземных коммуникаций, промышленных и нефтехимических объектов.

Выбор конфигурации выполняется с учётом контролируемого газа, места установки, условий эксплуатации и требований к конечному оборудованию.

Важно

ZC101 не является самостоятельным газоанализатором или законченной системой безопасности. Возможность применения готового прибора определяется конструкцией, настройкой, сертификацией и назначением всего изделия.

СОСТАВ РЕШЕНИЯ

Что требуется для готовой точки контроля

Конкретная конфигурация определяется после рассмотрения объекта и требований к контролю горючих газов.

Каталитический модуль Winsen ZC101

Совместимая электроника обработки данных

Корпус, питание и настройка

УСПД СОФИОТ →

Платформа SOFIOT →

Решение по контролю газовой среды →

Совместимость, комплектность, разрешительные документы, срок изготовления и стоимость фиксируются в коммерческом предложении.

РЕШЕНИЕ СОФИОТ

Контроль метана и природного газа с интеграцией в СОФИОТ

ZC101 может использоваться в составе точки контроля метана на технологическом, коммунальном или инфраструктурном объекте. Состав решения определяется условиями установки, выбранным диапазоном, связью и согласованным сценарием передачи данных.

Точка контроля

Чувствительный элемент и согласованная конфигурация для выбранного газа, диапазона и условий объекта.

УСПД СОФИОТ

Подключение совместимого оборудования, сбор данных и организация передачи с объекта.

Платформа СОФИОТ

Текущие значения, история измерений и зарегистрированные события в единой системе.

Готовая конфигурация определяется после изучения объекта. Описание не означает, что компонент сам по себе является готовым газоанализатором, средством измерений или системой безопасности.
