Winsen ZD100 – модуль долговременного мониторинга радона

Winsen · Компонент прибора

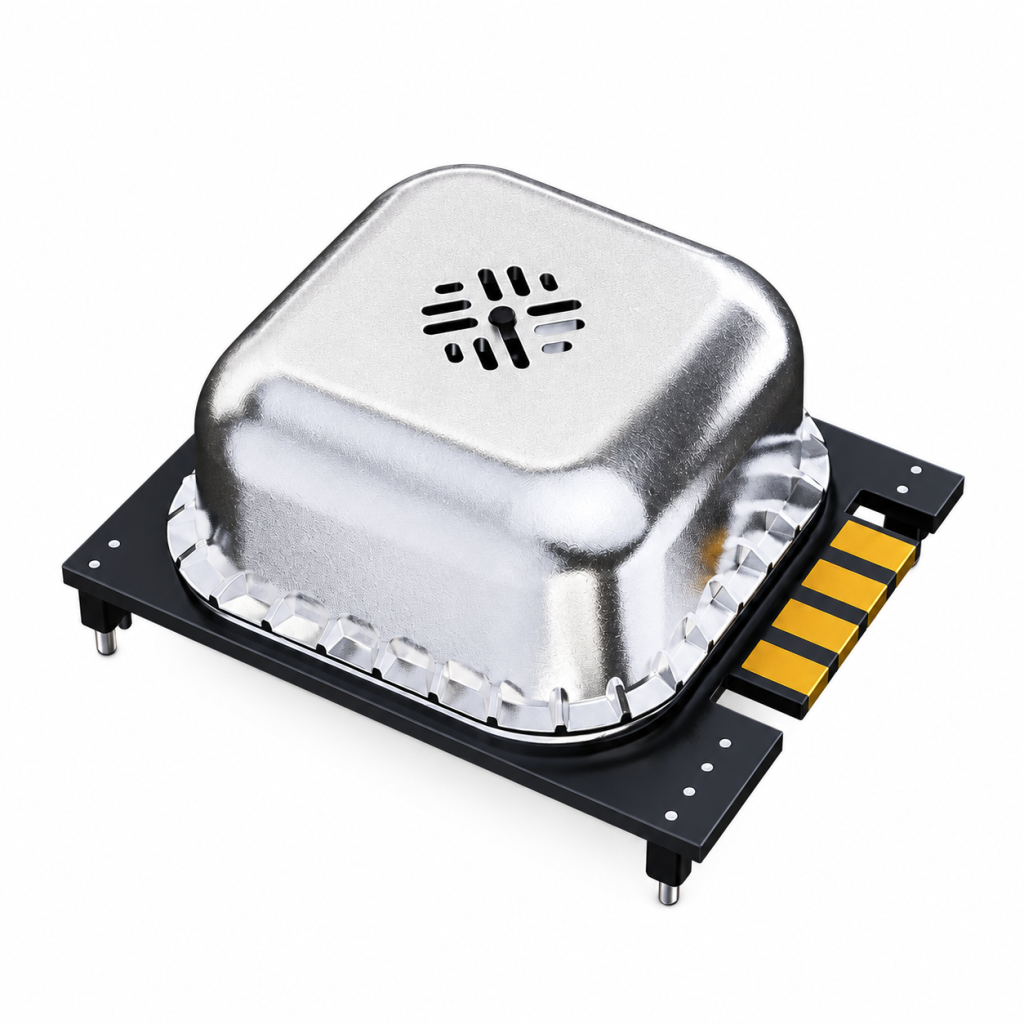

Модуль контроля радона Winsen ZD100

Заказать товар

Описание

ZD100 – модуль для долговременного контроля концентрации радона в воздухе жилых, общественных и рабочих помещений.

Модуль предназначен прежде всего для создания стационарных приборов мониторинга радона в жилых домах, школах, офисах и других помещениях, где требуется длительное наблюдение за качеством воздуха. Компактная конструкция и питание 5 В упрощают его встраивание в настенные приборы, домашние станции качества воздуха и системы диспетчеризации зданий.

Данные обновляются один раз в минуту и представлены как четырёхчасовое скользящее среднее. Поэтому ZD100 подходит для наблюдения за долговременным уровнем радона и оценивания его изменения во времени, но не предназначен для мгновенного обнаружения кратковременного события.

Интеграция с УСПД и платформой SOFIOT

Компонент может использоваться в составе решения с УСПД СОФИОТ для сбора данных и передачи показаний в личный кабинет на платформе SOFIOT. Схема подключения, питание, преобразование сигнала и настройка обмена определяются характеристиками конечного оборудования и условиями объекта.

Технические характеристики

МодельZD100
Контролируемый компонентРадон
Принцип измеренияРегистрация альфа-частиц, возникающих при распаде радона
Диапазон измерения0–20 000 Бк/м³
Разрешение1 Бк/м³
Обновление данныхОдин раз в минуту; четырёхчасовое скользящее среднее
Время предварительного прогрева3 минуты
Напряжение питания5,0 ± 0,1 В постоянного тока
Потребляемый токНе более 10 мА
Выходной сигналUART, логические уровни TTL 3,3 В, скорость 9600 бит/с
Габариты52,65 × 42,50 × 27,8 мм
МассаОколо 24,85 г
Обслуживание и калибровкаНе требуются по данным производителя

Характеристики приведены по официальной странице ZD100. Параметры поставляемого модуля и требования к конечному измерительному прибору необходимо подтвердить перед заказом.

Открыть страницу ZD100 на сайте Winsen →

КЛЮЧЕВЫЕ ВОЗМОЖНОСТИ

Компонент для интеграции в оборудование

Модуль контроля радона Winsen ZD100 применяется в составе совместимого оборудования для контроля требуемого параметра.

1. Измерительный элемент

Компонент формирует сигнал по контролируемому параметру в пределах характеристик выбранного исполнения.

2. Интеграция

Питание, подключение и обработка сигнала определяются конструкцией конечного устройства.

3. Передача данных

При использовании совместимого контроллера показания могут передаваться в систему мониторинга.

4. Подбор под задачу

Совместимость, условия эксплуатации и состав решения уточняются для конкретного объекта.

КАК РАБОТАЕТ СИСТЕМА

От компонента до системы контроля

Компонент выполняет измерительную функцию; обработку, отображение и передачу данных обеспечивает согласованное оборудование.

1

Интеграция

Компонент устанавливается в совместимое оборудование или измерительный узел.

2

Контроль

Чувствительный элемент контролирует параметр в предусмотренном диапазоне.

3

Обработка сигнала

Электроника конечного устройства получает и обрабатывает измерительный сигнал.

4

Реагирование

Контроллер выполняет заданный сценарий индикации, оповещения или управления.

5

Мониторинг

При необходимости данные передаются через УСПД на платформу SOFIOT.

ОБЛАСТИ ПРИМЕНЕНИЯ

Контроль параметра в составе оборудования

Компонент применяется в измерительных узлах, системах контроля и автоматизации, где требуется получать данные по выбранному параметру.

Выбор конечного оборудования выполняется с учётом диапазона, среды, питания, интерфейса, требований безопасности и способа передачи данных.

СОСТАВ РЕШЕНИЯ

Что требуется для готовой точки контроля

Конфигурация определяется после рассмотрения объекта и требований к контролю.

Модуль контроля радона Winsen ZD100
Электроника обработки сигнала
Питание и корпус конечного оборудования
Настройка порогов и сценария реагирования
УСПД СОФИОТ – при необходимости передачи данных
Подобрать решение для объекта →

Совместимость, комплектность, настройка, применимые документы, срок поставки и стоимость фиксируются в коммерческом предложении.
