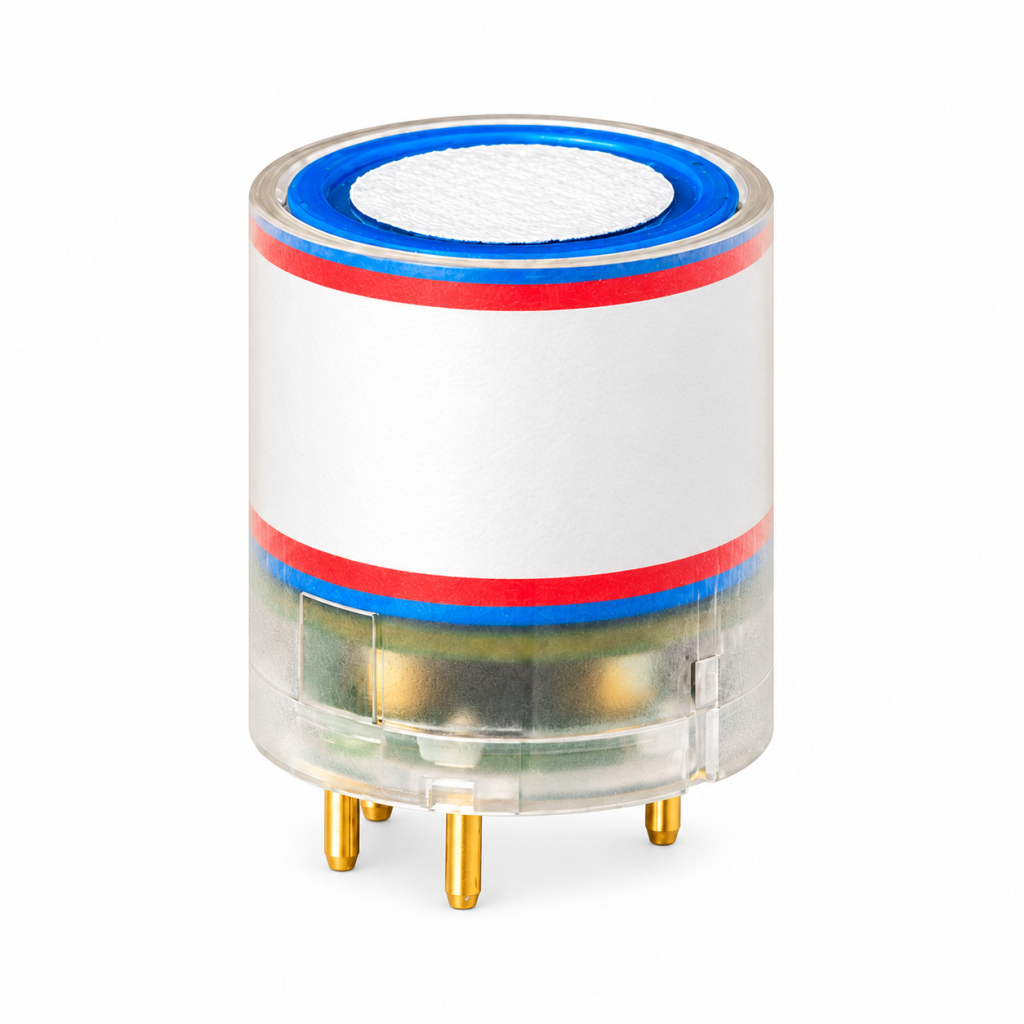

Winsen ZE03/ZE03G – электрохимические модули контроля газов

Winsen · электрохимический модуль

Электрохимический модуль токсичных газов Winsen ZE03/ZE03G

Заказать товар

Семейство одноканальных модулей для интеграции в оборудование контроля токсичных газов и кислорода с передачей данных на платформу SOFIOT.

Описание

ZE03/ZE03G подбирается под один контролируемый газ и заданный диапазон. Модуль не измеряет все перечисленные газы одновременно; электроника, питание, корпус, настройка и передача данных определяются конфигурацией конечного оборудования.

Интеграция с УСПД и платформой SOFIOT

Компонент может использоваться в составе решения с УСПД СОФИОТ для сбора данных и передачи показаний в личный кабинет на платформе SOFIOT. Схема подключения, питание, преобразование сигнала и настройка обмена определяются характеристиками конечного оборудования и условиями объекта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Winsen ZE03 / ZE03G

Принцип измеренияЭлектрохимический
Количество каналовОдин выбранный газ в одном модуле
Стандартные исполненияCO, H₂S, NH₃, SO₂, O₂, NO₂, Cl₂
Диапазоны измеренияCO: 0–1000 ppm
H₂S: 0–100 ppm
NH₃: 0–100 ppm
SO₂: 0–20 ppm
O₂: 0–25 % об.
NO₂: 0–20 ppm
Cl₂: 0–10 ppm
РазрешениеCO, H₂S, NH₃: 1 ppm
SO₂, NO₂, Cl₂: 0,1 ppm
O₂: 0,1 % об.
Время отклика T90CO, H₂S, SO₂, NO₂: ≤30 с
NH₃: ≤150 с
O₂: ≤15 с
Cl₂: ≤60 с
Питание5 ± 0,1 В DC
Потребляемый токМенее 5 мА
Выходные сигналыUART, логические уровни TTL 3 В; аналоговый выход
Температурная компенсацияВстроенная
Заявленный рабочий ресурс2 года
Рабочие условия−20…+50 °C; 15–90 % относительной влажности, без конденсации
ГабаритыØ 23,5 × 24,5 мм

Диапазоны, разрешение и время отклика приведены для стандартных исполнений по официальному руководству ZE03G версии 1.1. Характеристики конкретного исполнения подтверждаются перед заказом.

Открыть официальную страницу ZE03G →

КЛЮЧЕВЫЕ ВОЗМОЖНОСТИ

Семейство модулей для разных газов

Исполнение ZE03/ZE03G выбирается по контролируемому газу, диапазону и требованиям к конечному оборудованию.

1. Один газ в одном модуле

Каждое исполнение предназначено для контроля одного выбранного газа или кислорода.

2. Семь стандартных исполнений

Доступны варианты для CO, H₂S, NH₃, SO₂, O₂, NO₂ и Cl₂.

3. Два типа выходного сигнала

UART и аналоговый выход позволяют подключить модуль к совместимой электронике.

4. Температурная компенсация

Встроенная компенсация поддерживает работу модуля в заявленном температурном диапазоне.

КАК РАБОТАЕТ СИСТЕМА

От модуля ZE03/ZE03G до SOFIOT

Модуль измеряет выбранный газ; обработку, передачу и отображение обеспечивает согласованная система.

1

Выбор исполнения

Определяются контролируемый газ, диапазон и условия эксплуатации.

2

Измерение

Электрохимический модуль измеряет концентрацию выбранного газа.

3

Обработка

Совместимая электроника принимает сигнал и контролирует состояние точки.

4

Передача

Совместимое оборудование передаёт данные через УСПД.

5

Контроль

Значения, история и события доступны на платформе SOFIOT.

ОБЛАСТИ ПРИМЕНЕНИЯ

Оборудование контроля токсичных газов

ZE03/ZE03G может применяться при создании газоанализаторов, сигнализаторов и оборудования технологического мониторинга для промышленных, коммунальных и инфраструктурных объектов.

Исполнение выбирается с учётом газа, диапазона, места установки и требований к конечному оборудованию.

Важно

ZE03/ZE03G не является самостоятельным газоанализатором или законченной системой безопасности. Возможность применения готового прибора определяется конструкцией, настройкой, сертификацией и назначением всего изделия.

СОСТАВ РЕШЕНИЯ

Что требуется для готовой точки контроля

Конкретная конфигурация определяется после выбора газа, диапазона и изучения условий объекта.

Модуль Winsen ZE03/ZE03G в выбранном исполнении

Совместимая электроника обработки данных

Корпус, питание и настройка

УСПД СОФИОТ →

Платформа SOFIOT →

Решение по контролю газовой среды →

Совместимость, исполнение по газу, комплектность, разрешительные документы, срок изготовления и стоимость фиксируются в коммерческом предложении.

РЕШЕНИЕ СОФИОТ

Контроль токсичных газов с интеграцией в СОФИОТ

ZE03/ZE03G подбирается по контролируемому газу и диапазону для включения в точку мониторинга. Решение может применяться для CO, H₂S, NH₃ и других поддерживаемых исполнений; состав оборудования и передача данных определяются под объект.

Точка контроля

Чувствительный элемент и согласованная конфигурация для выбранного газа, диапазона и условий объекта.

УСПД СОФИОТ

Подключение совместимого оборудования, сбор данных и организация передачи с объекта.

Платформа СОФИОТ

Текущие значения, история измерений и зарегистрированные события в единой системе.

Готовая конфигурация определяется после изучения объекта. Описание не означает, что компонент сам по себе является готовым газоанализатором, средством измерений или системой безопасности.
