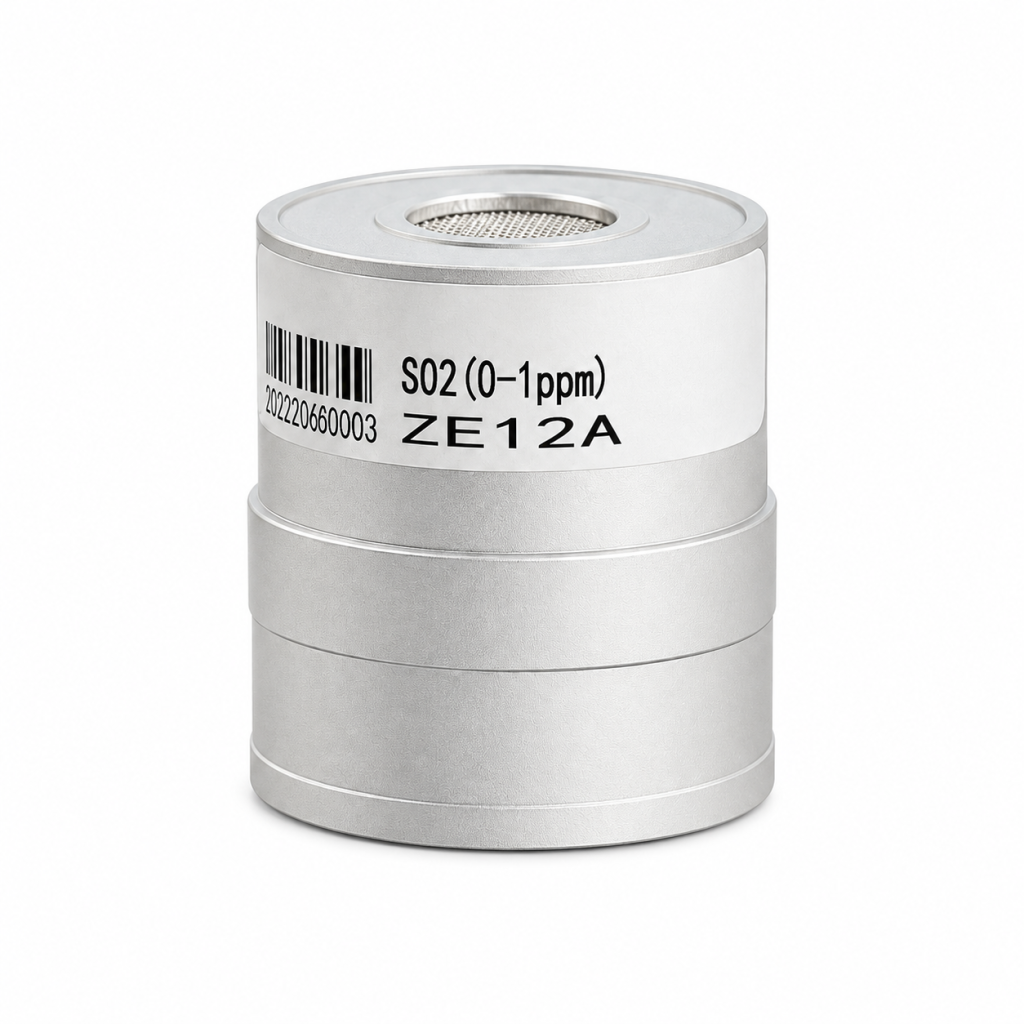

Winsen ZE12A – модуль атмосферного контроля выбранного газа

Winsen · Компонент прибора

Высокочувствительный электрохимический модуль токсичных газов Winsen ZE12A

Заказать товар

Описание

ZE12A – семейство высокочувствительных электрохимических модулей для контроля малых концентраций CO, SO₂, NO₂, O₃ или H₂S в атмосферном воздухе. Одно исполнение контролирует один выбранный газ.

Каждый конкретный ZE12A комплектуется одним электрохимическим каналом и контролирует один выбранный газ: угарный газ, диоксид серы, диоксид азота, озон или сероводород. Один модуль не измеряет все перечисленные газы одновременно. Для многокомпонентного контроля используют несколько модулей, в том числе в составе системы ZEHS04.

Встроенная электроника обрабатывает сигнал чувствительного элемента, выполняет температурную компенсацию и передаёт результат по цифровому интерфейсу UART или через аналоговый выход DAC.

Интеграция с УСПД и платформой SOFIOT

Компонент может использоваться в составе решения с УСПД СОФИОТ для сбора данных и передачи показаний в личный кабинет на платформе SOFIOT. Схема подключения, питание, преобразование сигнала и настройка обмена определяются характеристиками конечного оборудования и условиями объекта.

Технические характеристики

МодельZE12A
Принцип измеренияЭлектрохимический
Количество измерительных каналовОдин выбранный газ в одном модуле
Доступные исполненияУгарный газ (CO), диоксид серы (SO₂), диоксид азота (NO₂), озон (O₃), сероводород (H₂S)
Диапазоны измеренияCO: 0–10 ppmSO₂, NO₂, O₃, H₂S: 0–1 ppm
РазрешениеНе более 10 ppb
Время откликаНе более 120 секунд
Напряжение питания5,0 ± 0,1 В постоянного тока
Выходные сигналыUART, логические уровни 3 В с совместимостью 5 В; DAC 0,4–2 В
Температурная компенсацияВстроенная
ГабаритыØ 38,6 × 43,3 мм
МассаМенее 75 г
Заявленный срок службы2 года в чистом воздухе

Характеристики приведены по официальному руководству ZE12A версии 1.1. Исполнение по газу и параметры поставляемого модуля необходимо подтвердить перед заказом.

Открыть страницу ZE12A на сайте Winsen →

КЛЮЧЕВЫЕ ВОЗМОЖНОСТИ

Компонент для интеграции в оборудование

Высокочувствительный электрохимический модуль токсичных газов Winsen ZE12A применяется в составе совместимого оборудования для контроля требуемого параметра.

1. Измерительный элемент

Компонент формирует сигнал по контролируемому параметру в пределах характеристик выбранного исполнения.

2. Интеграция

Питание, подключение и обработка сигнала определяются конструкцией конечного устройства.

3. Передача данных

При использовании совместимого контроллера показания могут передаваться в систему мониторинга.

4. Подбор под задачу

Совместимость, условия эксплуатации и состав решения уточняются для конкретного объекта.

КАК РАБОТАЕТ СИСТЕМА

От компонента до системы контроля

Компонент выполняет измерительную функцию; обработку, отображение и передачу данных обеспечивает согласованное оборудование.

1

Интеграция

Компонент устанавливается в совместимое оборудование или измерительный узел.

2

Контроль

Чувствительный элемент контролирует параметр в предусмотренном диапазоне.

3

Обработка сигнала

Электроника конечного устройства получает и обрабатывает измерительный сигнал.

4

Реагирование

Контроллер выполняет заданный сценарий индикации, оповещения или управления.

5

Мониторинг

При необходимости данные передаются через УСПД на платформу SOFIOT.

ОБЛАСТИ ПРИМЕНЕНИЯ

Контроль параметра в составе оборудования

Компонент применяется в измерительных узлах, системах контроля и автоматизации, где требуется получать данные по выбранному параметру.

Выбор конечного оборудования выполняется с учётом диапазона, среды, питания, интерфейса, требований безопасности и способа передачи данных.

СОСТАВ РЕШЕНИЯ

Что требуется для готовой точки контроля

Конфигурация определяется после рассмотрения объекта и требований к контролю.

Высокочувствительный электрохимический модуль токсичных газов Winsen ZE12A
Электроника обработки сигнала
Питание и корпус конечного оборудования
Настройка порогов и сценария реагирования
УСПД СОФИОТ – при необходимости передачи данных
Подобрать решение для объекта →

Совместимость, комплектность, настройка, применимые документы, срок поставки и стоимость фиксируются в коммерческом предложении.
