Winsen ZEHS04 – многокомпонентный модуль атмосферного мониторинга

Winsen · Компонент прибора

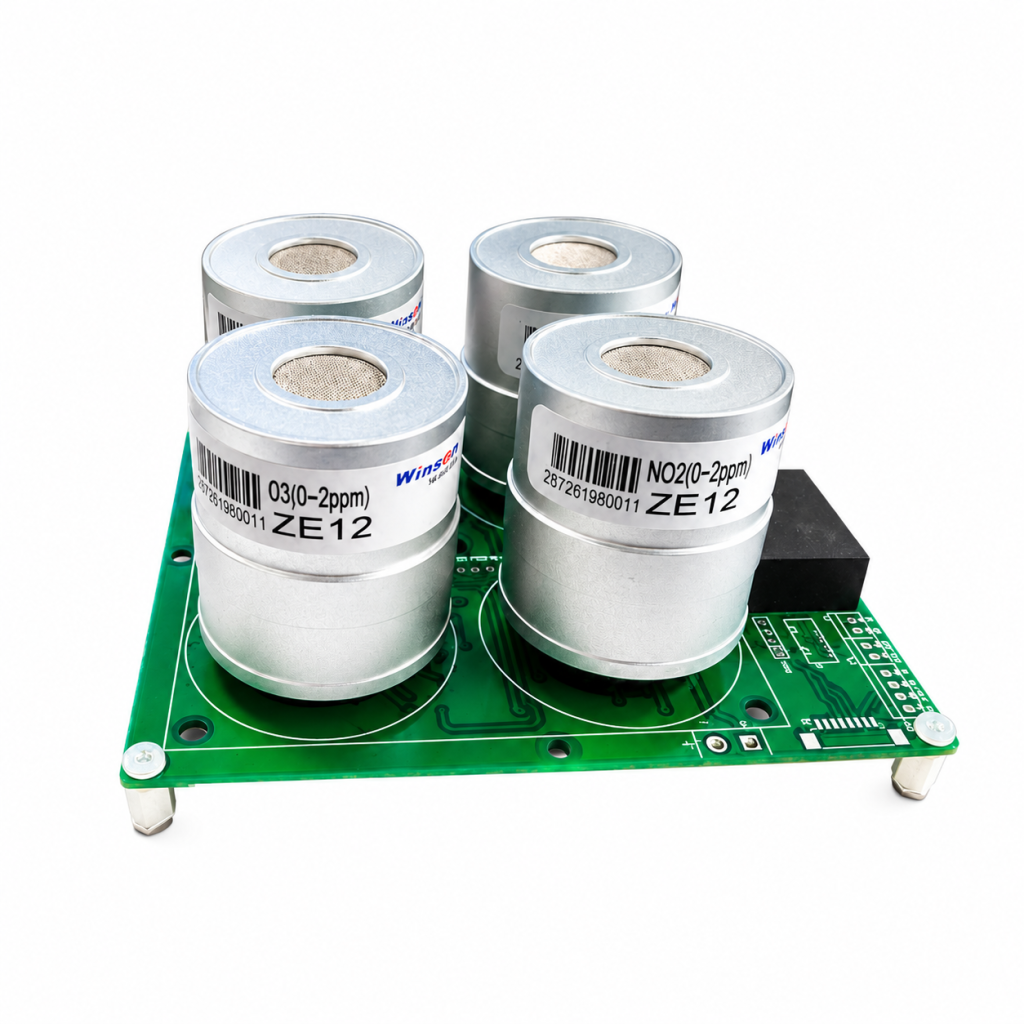

Модуль многокомпонентного контроля газов Winsen ZEHS04

Заказать товар

Описание

ZEHS04 – многоканальный модуль атмосферного мониторинга с базовыми каналами контроля угарного газа CO, диоксида серы SO₂, диоксида азота NO₂ и озона O₃.

Состав системы можно расширить дополнительными каналами контроля PM2.5 и PM10, летучих органических соединений или углекислого газа, а также температуры и влажности.

Интеграция с УСПД и платформой SOFIOT

Компонент может использоваться в составе решения с УСПД СОФИОТ для сбора данных и передачи показаний в личный кабинет на платформе SOFIOT. Схема подключения, питание, преобразование сигнала и настройка обмена определяются характеристиками конечного оборудования и условиями объекта.

Технические характеристики

МодельZEHS04
Базовые измерительные каналыУгарный газ (CO), диоксид серы (SO₂), диоксид азота (NO₂), озон (O₃)
Диапазоны базовых каналовCO: 0–10 ppmSO₂: 0–1 ppmNO₂: 0–1 ppmO₃: 0–1 ppm
Разрешение базовых каналов1 мкг/м³
Дополнительные каналыPM2.5, PM10, VOC или CO₂, температура и влажность
Диапазоны дополнительных каналовPM2.5 и PM10: 0–1000 мкг/м³VOC: 0–10 или 0–50 ppmCO₂: 0–2000 или 0–6000 ppmТемпература: −40…+100 °CВлажность: 0–100 % RH
ИнтерфейсыUART (3 В TTL, совместимость с 5 В), RS-485
Напряжение питания9–24 В постоянного тока
Время откликаНе более 120 секунд
Время восстановленияНе более 120 секунд
Потребляемая мощностьНе более 1 Вт
Рабочие условияТемпература −20…+50 °C; относительная влажность 15–90 %, без конденсации; атмосферное давление 81–121 кПа
Температура хранения−20…+50 °C
Ожидаемый срок службы2 года, определяется ресурсом чувствительных элементов
Габариты120 × 100 × 60 мм
МассаМенее 380 г

При первом включении производитель рекомендует выдержать модуль под питанием более 24 часов. Характеристики приведены по официальному руководству версии 1.3 и должны быть подтверждены для выбранного исполнения.

Открыть страницу ZEHS04 на сайте Winsen →

КЛЮЧЕВЫЕ ВОЗМОЖНОСТИ

Компонент для интеграции в оборудование

Модуль многокомпонентного контроля газов Winsen ZEHS04 применяется в составе совместимого оборудования для контроля требуемого параметра.

1. Измерительный элемент

Компонент формирует сигнал по контролируемому параметру в пределах характеристик выбранного исполнения.

2. Интеграция

Питание, подключение и обработка сигнала определяются конструкцией конечного устройства.

3. Передача данных

При использовании совместимого контроллера показания могут передаваться в систему мониторинга.

4. Подбор под задачу

Совместимость, условия эксплуатации и состав решения уточняются для конкретного объекта.

КАК РАБОТАЕТ СИСТЕМА

От компонента до системы контроля

Компонент выполняет измерительную функцию; обработку, отображение и передачу данных обеспечивает согласованное оборудование.

1

Интеграция

Компонент устанавливается в совместимое оборудование или измерительный узел.

2

Контроль

Чувствительный элемент контролирует параметр в предусмотренном диапазоне.

3

Обработка сигнала

Электроника конечного устройства получает и обрабатывает измерительный сигнал.

4

Реагирование

Контроллер выполняет заданный сценарий индикации, оповещения или управления.

5

Мониторинг

При необходимости данные передаются через УСПД на платформу SOFIOT.

ОБЛАСТИ ПРИМЕНЕНИЯ

Контроль параметра в составе оборудования

Компонент применяется в измерительных узлах, системах контроля и автоматизации, где требуется получать данные по выбранному параметру.

Выбор конечного оборудования выполняется с учётом диапазона, среды, питания, интерфейса, требований безопасности и способа передачи данных.

СОСТАВ РЕШЕНИЯ

Что требуется для готовой точки контроля

Конфигурация определяется после рассмотрения объекта и требований к контролю.

Модуль многокомпонентного контроля газов Winsen ZEHS04
Электроника обработки сигнала
Питание и корпус конечного оборудования
Настройка порогов и сценария реагирования
УСПД СОФИОТ – при необходимости передачи данных
Подобрать решение для объекта →

Совместимость, комплектность, настройка, применимые документы, срок поставки и стоимость фиксируются в коммерческом предложении.
